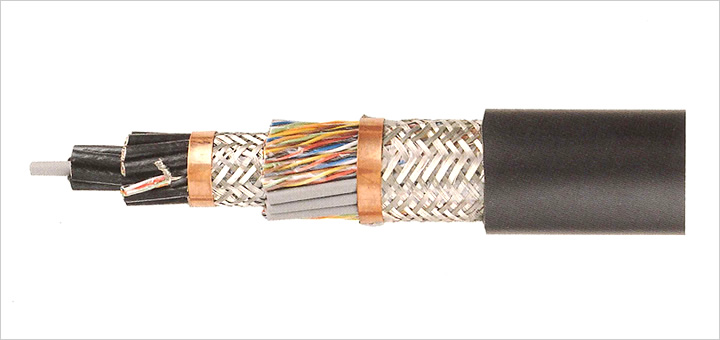

鎧装付ケーブル（衝突実験用）概要

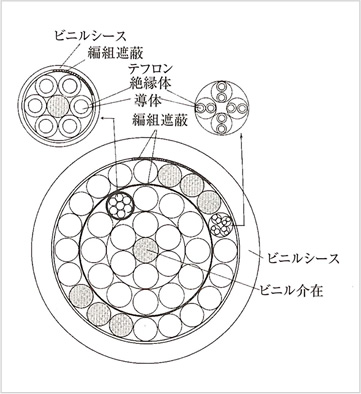

車輌衝突実験用に開発しました。固定型、移動型があります。衝突時には瞬間的に大量の信号が流れるとともに外部からの雑音が発生するため、中心構造の各対を編組遮蔽し、さらに二重シールドを施すことでノイズを徹底的に遮断。正確な数値の計測に貢献しました。
鎧装付ケーブル（衝突実験用）特長
測定する項目により種々の設計が可能です。本製品では絶縁体同士の擦れによるノイズを軽減するため、滑りの良いテフロン線を使用しています。
| 導 体 | 絶縁体 | ヨリ | シールド | シース | 電気的特性 |
条 長 m |
||||||
| 公称 断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 (約) mm |
心 数 (本) |
編 組 | 厚 さ mm |
仕 上 外径(約) mm |
導体抵抗 (20℃) Ω/km |
試験 電圧 V/min |
絶縁抵抗 (20℃) MΩ-km |
|
| 0.2 | 7/0.2 | 0.6 | 0.15 | 0.9 | 220 | 有 | 3.0 | 35.0 | 90 | 1,000 | 1,000 | 指定 |
