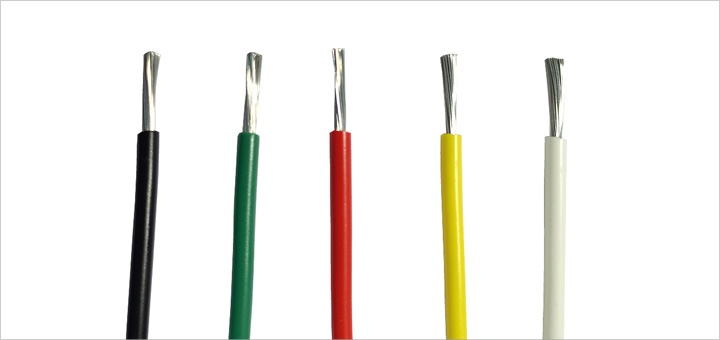

600V電気機器用KIV概要
交流600V以下の電気機器・通信機器の配線に用いられる電線です。
600V電気機器用KIV特長
一般用（KIV）として60℃耐熱、耐熱用（H-KIV）として105℃耐熱があります。通常在庫はすべてH-KIVとなり、これ以外は受注生産となります。
・全製品が鉛フリー対応です。
・電気用品安全法に基づく＜PS＞Eマークの表示をしています。
| 種 類 | 記 号 |
|---|---|
| 電気機器用ビニル絶縁電線 | KIV |
| 電気機器用二種ビニル絶縁電線 | HKIV |
記号の意味は次による。K:電気機器用／IV:ビニル絶縁電線／H:二種絶縁体のもの

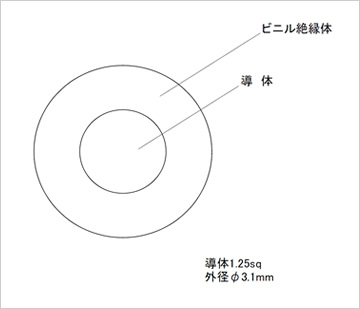

電気機器用ビニル絶縁電線及び電気機器用二種ビニル絶縁電線
※JIS C 3316
下記、表は右にスワイプしてご覧いただけます。
| 導 体 |
絶縁体 厚 さ mm |
仕 上 外 径 （参考） mm |
導体抵抗 (20℃) Ω/km |
試験 電圧 V |
高温絶縁抵抗(MΩ-km) | 参 考 | ||||||
|
公称 断面積 mm2 |
構成 素線数/素線径 mm |
外径 mm |
電気機器用 ビニル 絶縁電線 |
電気機器用 二種ビニル 絶縁電線 |
概算 重量 kg/km |
標準 条長 m |
包装 | |||||
| メッキ あり |
メッキ なし |
60℃ | 70℃ | |||||||||
| 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 25.8 | 24.4 | 7,500 | 0.2 | 0.05 | 14 | 200 | たば |
| 1.25 | 50/0.18 | 1.5 | 3.1 | 15.5 | 14.7 | 20 | ||||||
| 2 | 37/0.26 | 1.8 | 3.4 | 9.91 | 9.50 | 0.15 | 28 | 100 | ||||
| 3.5 | 45/0.32 | 2.5 | 4.1 | 5.38 | 5.09 | 46 | ||||||
| 5.5 | 70/0.32 | 3.1 | 1.0 | 5.1 | 3.46 | 3.27 | 70 | |||||
| 8 | 50/0.45 | 3.7 | 1.2 | 6.1 | 2.45 | 2.32 | 100 | |||||
| 14 | 88/0.45 | 4.9 | 1.4 | 7.7 | 1.39 | 1.32 | 10,000 | 0.1 | 0.04 | 170 | ||
