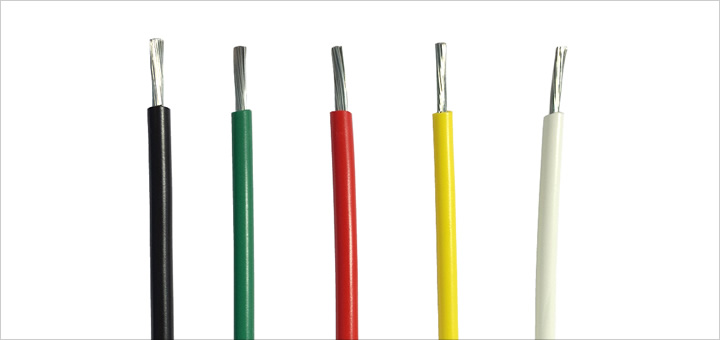

電子・通信機器用KV,KHV概要
交流300V以下の通信機器、電子機器内の配線用として広く用いられています。
電子・通信機器用KV,KHV特長
一般用（KV）として60℃耐熱、耐熱用（KHV）として105℃、125℃耐熱があります。通常在庫はすべてKHV（105℃のみ）となり、これ以外は受注生産となります。
・全製品が鉛フリー対応です。

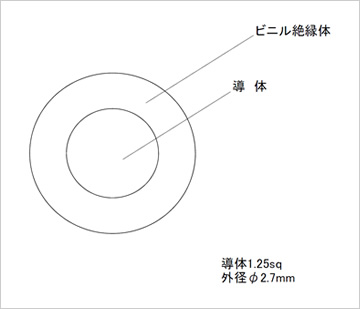

電子・通信機器用電線 KHV（通称・HKV）
※メッキ付・主製品 ※JCS 3368: 2003
| 導 体 |
ビニル 絶縁体 厚 さ 約mm |
仕 上 外 径 （約） mm |
耐電圧 V/min |
絶縁 抵抗 (20℃) MΩ-km |
導体 抵抗 (20℃) Ω/km |
参 考 | |||
|
公称 断面積 mm2 |
構成 本/mm |
径 （約） mm |
概算 重量 kg/km |
標準 条長 m |
|||||
| 0.3 | 12/0.18 | 0.7 | 0.4 | 1.5 | 1,000 | 5 | 64.4 | 4.8 | 500 |
| 0.5 | 20/0.18 | 0.9 | 0.5 | 1.9 | 〃 | 〃 | 38.6 | 7.7 | 500 |
| 0.75 | 30/0.18 | 1.1 | 0.5 | 2.1 | 〃 | 〃 | 25.8 | 10.6 | 200 |
| 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 〃 | 〃 | 15.5 | 17.0 | 200 |
| 2.0 | 37/0.26 | 1.8 | 0.6 | 3.0 | 〃 | 〃 | 9.91 | 24.0 | 100 |
| 種 類 | 記 号 |
|---|---|
| 電子・通信機器用ビニル電線 | KV |
| 電子・通信機器用耐熱ビニル電線 | KHV |
耐熱・配線用電線
※メッキ付
| 導 体 |
ビニル 絶縁体 厚 さ 約mm |
仕 上 外 径 （約） mm |
耐電圧 V/min |
絶縁 抵抗 (20℃) MΩ-km |
導体 抵抗 (20℃) Ω/km |
参 考 | |||
|
公称 断面積 mm2 |
構成 本/mm |
径 （約） mm |
概算 重量 kg/km |
標準 条長 m |
|||||
| 7/0.08 | 0.24 | 0.2 | 0.65 | 250 | 5 | 587 | 0.73 | 1,000 | |
| 13/0.08 | 0.33 | 0.24 | 0.8 | 〃 | 〃 | 320 | 1.26 | 1,000 | |
| 7/0.1 | 0.3 | 0.25 | 0.8 | 〃 | 〃 | 361 | 1.14 | 1,000 | |
| 7/0.12 | 0.36 | 0.22 | 0.8 | 〃 | 〃 | 250 | 1.31 | 1,000 | |
| 10/0.12 | 0.4 | 0.3 | 1.0 | 300 | 〃 | 175 | 1.0 | 500 | |
| 12/0.12 | 0.5 | 0.35 | 1.2 | 〃 | 〃 | 146 | 1.3 | 500 | |
| 16/0.12 | 0.55 | 0.33 | 1.2 | 〃 | 〃 | 109 | 1.5 | 500 | |
| 0.18 | 7/0.18 | 0.54 | 0.33 | 1.2 | 〃 | 〃 | 110 | 1.45 | 500 |
| 0.18 | 7/0.18 | 0.54 | 0.4 | 1.35 | 500 | 〃 | 110 | 1.60 | 500 |
| 0.3 | 12/0.18 | 0.7 | 0.55 | 1.8 | 1,000 | 〃 | 64.4 | 3.0 | 500 |
| 0.5 | 20/0.18 | 0.9 | 0.45 | 1.8 | 〃 | 〃 | 38.6 | 3.6 | 500 |
| 0.5 | 20/0.18 | 0.9 | 0.65 | 2.2 | 〃 | 〃 | 〃 | 1.8 | 200 |
